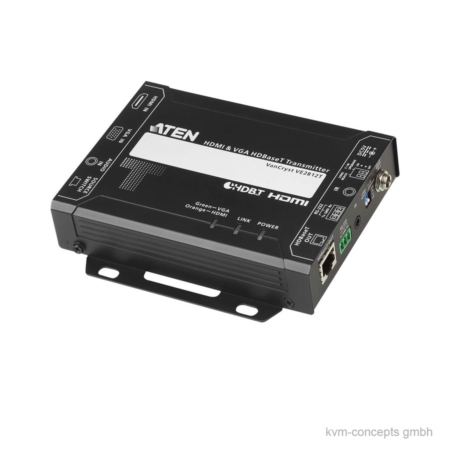

ATEN VE2812T ist ein Sender zum Senden von VGA- (mit Audio) und HDMI-Signalen bis zu 100 m über ein einziges Cat 5e/6/6a Kabel. Der ATEN VE2812T garantiert Ihnen eine zuverlässige Übertragung von HDMI-Signalen und unterstützt verlustfreie 3D-, Deep Color- und eingebettete HD-Audioformate.
Darüber hinaus sorgt er für die Übertragung von VGA (mit Audio) bis zu 100 m Entfernung. Zusätzlich unterstützt er den Long Range Modus bis zu 150 m über ein einziges Cat 5e/6 Kabel bei Auflösungen bis zu 1080p.
Für eine höhere Flexibilität kann der VE2812T als Video-Switch dienen, indem er zwei Quellen verbindet und diese auf einen identischen Ausgang verteilt. Der ATEN VE2812T wurde für den Einsatz in Besprechungsräumen oder in digitalen Schulungsräumen entwickelt, in denen eine hohe Videoqualität erforderlich ist.
Funktionen und Merkmale ATEN VE2812T
- Erweitert HDMI- oder VGA-Signale über ein einziges Cat 5e/6/6a-Kabel
- HDMI (3D, Deep Color, 4K); HDCP kompatibel
- Überragende Videoqualität:
- 4K/1080p in bis zu 100 m Entfernung über ein Cat 5e/6/6a Kabel
- VGA 1600×1200 und 1920×1200 bis zu 100 m über ein Cat 5e/6/6a Kabel
- Unterstützt HDBaseT Long Range Modus bis 150 m über ein Cat 5e/6 Kabel bis zu 1080p
- Unterstützt Auto-Wechsel – der ATEN VE2812T schaltet automatisch auf eine neue Quelle um
- Funktioniert als Switch oder Konverter:
- Switch: Verbindet zwei Quellen (HDMI oder VGA)
- Konverter: Ermöglicht die Verwendung von Empfängern mit verschiedenen Schnittstellen
- RS-232 Kanalübertragung für den Anschluss an serielle Terminals oder serielle Geräte
- Kompatible Empfänger: VE1812R, VE811R, VE814AR, VE801R, VE802R, VE601R, VE901R
- Plug-and-Play ohne erforderliche Softwareinstallation
- Rack-Montage möglich
- Integrierter 8 KV/15 KV ESD Schutz
Technische Daten ATEN VE2812T
| Videoeingang | |
| Schnittstellen | 1 x HDMI-Typ-A-Buchse (Schwarz) 1 x HDB-15- (VGA) Stecker (Blau) |
| Impedanz | HDMI: 100 Ώ HDB-15 (VGA): 75 Ώ |
| Max. Entfernung | 1,8 m |
| Video | |
| Max. Datenrate | 10,2 Gbps (3,4 Gbps pro Schiene) |
| Max. Pixeltakt | 340 MHz |
| Konformität | HDMI (3D, Deep Color, 4K) HDCP-kompatibel Consumer Electronics Control (CEC) |
| Max. Auflösungen / Entfernung | HDMI: Bis 4K bei 70 m (Cat 5e/6) / 100 m (Cat 6a/Cat 6); 1080p bei 100 m (Cat 5e/6/6a) VGA: Bis 1920×1200 & 1600×1200 bei 70 m (Cat 5e/6) / 100 m (Cat 6a/Cat 6); 1920×1080 bei 100 m (Cat 5e/6/6a) *4K-Unterstützung: 4096×2160 / 3840×2160 @60 Hz (4:2:0); 4096×2160 / 3840×2160 @30 Hz (4:4:4) |
| Audio | |
| Eingang | 1 x HDMI-Typ-A-Buchse (Schwarz) 1 x Mini-Stereobuchse (Grün) |
| Anschlüsse | |
| Einheit zu Einheit | 1 x RJ-45 Buchse |
| Stromversorgung | 1 x Gleichspannungsanschluss (Schwarz) ohne Sperre |
| Steuerung | |
| RS-232 | Anschluss: 1 x Anschlussblock, 3-polig Baudrate: 19200, Datenbits: 8, Stoppbits: 1, keine Parität und Flusskontrolle |
| IR | 1 x Mini-Stereobuchse (Schwarz) |
| Schalter | |
| Videoeingang Port-Auswahl | 1 x Drucktaste – HDMI, VGA und AUTO |
| Lange Reichweite Modus Schalter | 1 x Schiebeschalter – EIN/AUS |
| Firmware-Aktualisierung | 1 x Schiebeschalter – EIN/AUS |
| Stromverbrauch | DC5V:2,99W |
| Umgebung | |
| Betriebstemperatur | 0 – 40°C |
| Aufbewahrungstemperatur | -20 – 60°C |
| Feuchtigkeit | 0 – 80% relative Luftfeuchte, nicht kondensierend |
| Physikalische Eigenschaften | |
| Gehäuse | Metall |
| Gewicht | 0,47 kg |
| Abmessungen (L x B x H) | 14,32 x 12,30 x 3,00 cm |
| Abmessungen (L x B x H) mit Halterung | 14,32 x 12,30 x 3,00 cm |
| Abmessungen (L x B x H) ohne Halterung | 13,60 x 10,10 x 2,90 cm |
Lieferumfang ATEN VE2812T
- 1x VE2812T Sender
- 1x RS232 Anschlussblock
- 1x 0AD6-1F05-26EG Netzteil
- 1x Benutzeranleitung
